LCD液晶顯示模塊是一種將液晶顯示器件、連接件、集成電路、PCB線路板、背光源、結構件裝配在一起的組件．英文名稱叫“LCD Module”，簡稱“LCM”，中文一般稱為“液晶顯示模塊”。實際上它是一種商品化的部件．根據我國有關國家標準的規定：只有不可拆分的一體化部件才稱為“模塊”，可拆分的叫作“組件”。所以規范的叫法應稱為“液晶顯示組件”。但是由于長期以來人們都已習慣稱其為“模塊”。

從廣義上說，凡是由液晶顯示器件和集成電路裝配在一起的部件都屬于“模塊”，但實際上我們通常所說的“模塊”主要是指點陣液晶顯示器件裝配的點陣液晶顯示模塊，特別因為是點陣液晶顯示器件產品除某些專用大批量的一些品種(如翻譯機、通訊用)，生產廠家是直接向用戶供應液晶顯示器件外，幾乎所有通用型點陣液晶顯示器件都是加工成模塊后才供給用戶的，所以很容易形成“液晶模塊”就是“點陣液晶模塊”的誤解。

一、 液晶點陣字符模塊
它是由點陣字符液晶顯示器件和專用的行、列驅動器、控制器及必要的連接件，結構件裝配而成的，可以顯示數字和西文字符。這種點陣字符模塊本身具有字符發生器，顯示容量大，功能豐富。一般該種模塊最少也可以顯示8位1行或16位l行以上的字符。這種模塊的點陣排列是由5×7、5×8或5×11的一組組像素點陣排列組成的。每組為1位，每位間有一點的間隔，每行間也有一行的間隔，所以不能顯示圖形，其規格主要如下表所示：
8位
1行；2行
16位
1行；2行；4行
20位
1行；2行；4行
24位
1行；2行；4行
32位
1行；2行；4行
40位
1行；2行；4行

一般在模塊控制、驅動器內具有已固化好192個字符字模的字符庫CGROM，還具有讓用戶自定義建立專用字符的隨機存儲器CGRAM，允許用戶建立8個5×8點陣的字符。

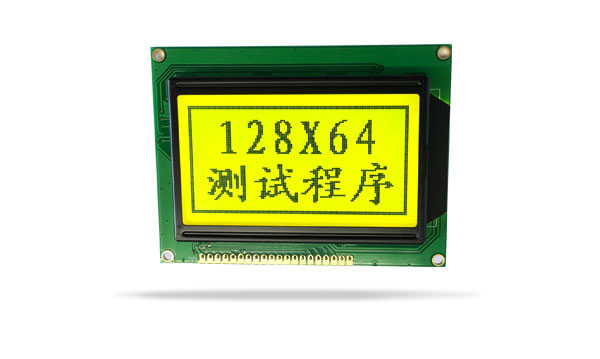

二、點陣圖形液晶模塊

這種模塊也是點陣模塊的一種，其特點是點陣像素連續排列，行和列在排布中均沒有空隔。因此可以顯示了連續、完整的圖形。由于它也是有X-Y矩陣像素構成的，所以除顯示圖形外，也可以顯示字符。             1.行、列驅動型     這是一種必須外接專用控制器的模塊，其模塊只裝配有通用的行、列驅動器，這種驅動器實際上只有對像素的一般驅動輸出端，而輸入端一般只有4位以下的數據輸入端、移位信號輸人端、鎖存輸人端、交流信號輸人端等，如HD44100，IID66100等．此種模塊必須外接控制電路，如HD61830，SEDl330等才能與計算機連接．該種模塊數量最多，最普遍。雖然需要采用自配控制器，但它也給客戶留下了可以自行選擇不同控制器的自由．
2．行、列驅動-控制型
這是一種可直接與計算機接口，依靠計算機直接控制驅動器的模塊。這類模塊所用的列驅動器具有I/O總線數據接口，可以將模塊直接掛在計算機的總線上，省去了專用控制器，因此對整機系統降低成本有好處。對于像素數量不大，整機功能不多，對計算機軟件的編程又很熟悉的用戶非常適用。不過它會占用你系統的部分資源。
3．行、列控制型

這是一種內藏控制器型的點陣圖形模塊。也是比較受歡迎的一種類型．這種模塊不僅裝有如第一類的行、列驅動器，而且也裝配有如T6963C等的專用控制器。這種控制器是液晶驅動器與計算機的接口，它以最簡單的方式受控于計算機，接收并反饋計算機的各種信息，經過自己獨立的信息處理實現對顯示緩沖區的管理，井向驅動器提供所需要的各種信號、脈沖，操縱驅動器實現模塊的顯示功能。這種控制器具有自己一套專用的指令，并具有自己的字符發生器CGROM．用戶必須熟悉這種控制器的詳細說明書，才能進行撮作。這種模塊使用戶擺脫了對控制器的設計、加工、制作等一系列工作，又使計算機避免了對顯示器的繁瑣控制，節約了主機系統的內部資源。
