圖形點陣液晶模塊是點陣液晶模塊的一種，其特點是點陣像素連續排列，行和列在排布中均沒有空隔。因此可以顯示了連續、完整的圖形。由于它也是有X-Y矩陣像素構成的，所以除顯示圖形外，也可以顯示字符。（1）.行、列驅動型這是一種必須外接專用控制器的模塊，其模塊只裝配有通用的行、列驅動器，這種驅動器實際上只有對像素的一般驅動輸出端，而輸入端一般只有4位以下的數據輸入端、移位信號輸人端、鎖存輸人端、交流信號輸人端等，如HD44100．此種模塊必須外接控制電路，如HD61830，SEDl335等才能與計算機連接．該種模塊數量最多，最普遍。雖然需要采用自配控制器，但它也給客戶留下了可以自行選擇不同控制器的自由．

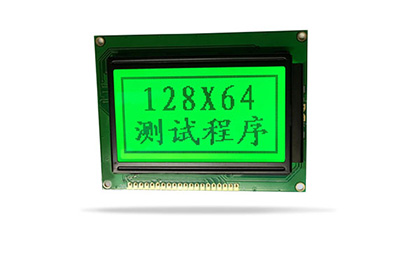

JXD12864-1圖形點陣液晶3、LCD的FPC電路：指LCM模塊中的液晶外圍電路，這部分電路由LCD模組廠家按照我們對LCD的接口要求進行設計的JXD12864-1圖形點陣液晶

。在LCD驅動調試中，看FPC電路圖也是很重要的一個環節。4LCD外圍電路：我們通常也簡稱為LCD電路，指的是baseband端的LCD接口電路部分，這部分電路由我們自行設計。LCD大致有如下兩個結構和功能上的特點。25.1.3液晶顯示模塊的種類液晶顯示模塊是以LCD液晶屏為核心，配合一定的控制電路，以達到方便使用顯示組件的目的。根據LCD液晶屏可顯示內容的不同，液晶顯示模塊可以分為如下3種：1．數顯液晶模塊2．點陣字符液晶模塊3．點陣圖形液晶模塊25.1.4液晶顯示模塊的優點液晶顯示最主要的優勢是可以顯示多行的漢字以及圖形。

JXD12864-1圖形點陣液晶LCD液晶模塊漏光原因：1、液晶顯示模組漏光成因根據一些生產廠家的統計分析6.不應在規定工作溫度范圍以外使用，并且不應在超過存儲極限溫度的范圍外存儲，如果溫度低于結晶溫度，液晶就會結晶，如果溫度過高，液晶將變成各向同性的液體，破壞分子取向，使器件報廢；7.用力按壓顯示部分，會產生異常顯示。這時切斷電源，稍待片刻，重新上電，即恢復正常；，液晶電視與液晶顯示器產生漏光不良的原因，其中有93%是因為眩光不良而造成的，因此，可以斷定漏光不良的主要關鍵問題是要解決眩光問題。

JXD12864-1圖形點陣液晶一般在模塊控制、驅動器內具有已固化好192個字符字模的字符庫CGROM，還具有讓用戶自定義建立專用字符的隨機內存CGRAM，允許用戶建立8個5×8點陣的字符JXD12864-1圖形點陣液晶在顯示漢字數量很少的場合，我們可以使用更加廉價的、不帶字庫的點陣液晶模塊，這正是本文重點介紹的。它們的控制電路有KS0108和ST7565兩種：KS0108很簡單，一共只有7條指令，可是它沒有串行接口；ST7565有20多條指令（最常用的也就幾條），有串行接口，可選串行或并行工作。KS0108和ST7565的指令和上述帶字庫的ST7920區別較大，所以初學者買液晶時一定要搞清楚是哪種驅動電路。即使同樣的驅動電路，不同廠家或者不同型號的產品，具體細節仍可能不同。例如有的片選信號是高電平有效，有的卻是低電平有效，有的把顯示區分為左右兩半分別選取，有的卻不加區分。所以使用前要仔細看廠家說明，如果沒有，就要看液晶模塊背面給出的具體型號，根據這個型號去查找使用手冊。。三、圖形點陣液晶模塊這種模塊的特點是位圖元連續排列，行和列在排布中均基本沒有空隔。因此可以顯示連續、完整的圖形。由于它是由X-Y矩陣像素構成的，所以除顯示圖形外，也可以顯示各種文字。
